चीज़ों को एक स्थान से दूसरे स्थान तक ले जाना कई नौकरियों का अभिन्न अंग है। फ़ैक्टरियों को भागों और उत्पादों को इधर-उधर ले जाने की ज़रूरत है। डाकघरों को मेल छांटने की जरूरत है। चीज़ों को हिलाने के कई तरीके हैं, जैसे बेल्ट या रोलर का उपयोग करना। लेकिन कुछ वस्तुएँ नाजुक या फिसलन भरी होती हैं और बिना किसी क्षति के उन्हें हिलाना कठिन होता है। एक सहायक तकनीक चुंबकीय कन्वेयर है।
चुंबकीय कन्वेयर वस्तुओं को सुरक्षित रूप से परिवहन करने के लिए चुंबक का उपयोग करते हैं। वे छोटे यांत्रिक भागों से लेकर बड़ी धातु की चादरों तक सब कुछ उठा और ले जा सकते हैं। चुंबकीय कन्वेयर के उद्योग और विनिर्माण में कई उपयोग हैं। वे सभी प्रकार की वस्तुओं को कुशलतापूर्वक स्थानांतरित करने के लिए आधुनिक समाधान हैं। यह लेख बताएगा कि चुंबकीय कन्वेयर कैसे काम करते हैं।
चुंबकीय कन्वेयर कैसे काम करता है?
यहां चुंबकीय कन्वेयर के प्रमुख घटक हैं और वे कैसे काम करते हैं:
1. कन्वेयर बेल्ट
कन्वेयर बेल्ट एक जादुई फुटपाथ की तरह है जो वस्तुओं को हिलाता है। यह कपड़े या प्लास्टिक से बना होता है। बेल्ट के अंदर विशेष चुंबक होते हैं। चुम्बक चट्टानें होती हैं जो कुछ चीज़ों को अपनी ओर खींचती हैं। बेल्ट के अंदर नियमित स्थानों पर चुम्बक लगे होते हैं। यह बेल्ट के शीर्ष को चुंबक धब्बों की एक बिंदीदार रेखा जैसा बनाता है।
जब बेल्ट हिलना शुरू करती है, तो चुंबक धातु की वस्तुओं को बेल्ट से चिपका देते हैं। वस्तुएं फुटपाथ पर बच्चों की तरह चलती बेल्ट पर सवार होती हैं। बेल्ट उन्हें तब तक ऊपर और इधर-उधर ले जाती है जब तक वे अंत तक नहीं पहुंच जाते। फिर, वस्तुएँ फिसलकर एक टोकरी में गिर जाती हैं।
शक्तिशाली नियोडिमियम दुर्लभ पृथ्वी चुंबक आमतौर पर अपने आकार के लिए उच्च शक्ति के कारण चुंबकीय कन्वेयर में उपयोग किए जाते हैं। अनुप्रयोग के आधार पर सिरेमिक और समैरियम कोबाल्ट मैग्नेट का भी उपयोग किया जा सकता है।
2. ड्राइव तंत्र
कन्वेयर बेल्ट को कन्वेयर के अंत में रोलर्स से जुड़ी एक इलेक्ट्रिक मोटर द्वारा स्थानांतरित किया जाता है। बेल्ट की गति भागों को उसकी लंबाई के साथ ले जाने की अनुमति देती है। एप्लिकेशन आवश्यकताओं के अनुरूप गति और यात्रा दिशा को सटीक रूप से नियंत्रित किया जा सकता है।
3. चुंबकीय बिस्तर
कन्वेयर बेल्ट के नीचे लौहचुंबकीय (चुंबकीय रूप से पारगम्य) स्टील बार, प्लेट या धातु शीट का एक चुंबकीय बिस्तर होता है। वे बेल्ट यात्रा की दिशा के समानांतर चलते हैं। चुंबकीय बिस्तर कन्वेयर बेल्ट में चुंबकों द्वारा बनाए गए चुंबकीय प्रवाह के लिए एक कम अनिच्छा पथ प्रदान करता है।
यह बंद चुंबकीय सर्किट बेल्ट की सतह पर चुंबकीय क्षेत्र को तीव्र करता है। यह चुंबकीय क्षेत्र के नुकसान को भी रोकता है, जिससे चुंबक कुशलतापूर्वक काम कर पाते हैं।
4. पार्ट्स फीडर
एक पार्ट्स फीडर चुंबकीय कन्वेयर बेल्ट के इनलेट में घटकों या सामग्रियों को वितरित करता है। आमतौर पर वाइब्रेटरी बाउल फीडर, हॉपर या पिक-एंड-प्लेस रोबोट का उपयोग किया जाता है। बेल्ट पर भागों के बीच की दूरी को नियंत्रित करने के लिए फ़ीड दर और स्थिति समायोज्य हैं।
5. विभाजक
कन्वेयर बेल्ट से भागों को अलग करने और उन्हें अन्य सामग्री हैंडलिंग सिस्टम या कंटेनर में स्थानांतरित करने के लिए आउटलेट छोर पर एक चुंबकीय विभाजक का उपयोग किया जाता है। सामान्य प्रकारों में बेल्ट के डाउनस्ट्रीम सिरे के हिस्सों को विस्थापित करने के लिए अनुप्रस्थ रोलर्स, ब्रश, स्ट्राइकर पिन या रैंप शामिल हैं।
6. सेंसर
निकटता या फोटोइलेक्ट्रिक सेंसर कन्वेयर लाइन के साथ भागों की उपस्थिति और स्थिति का पता लगाते हैं। यह संदेश भेजने की प्रक्रिया की निगरानी और नियंत्रण के लिए फीडबैक प्रदान करता है।

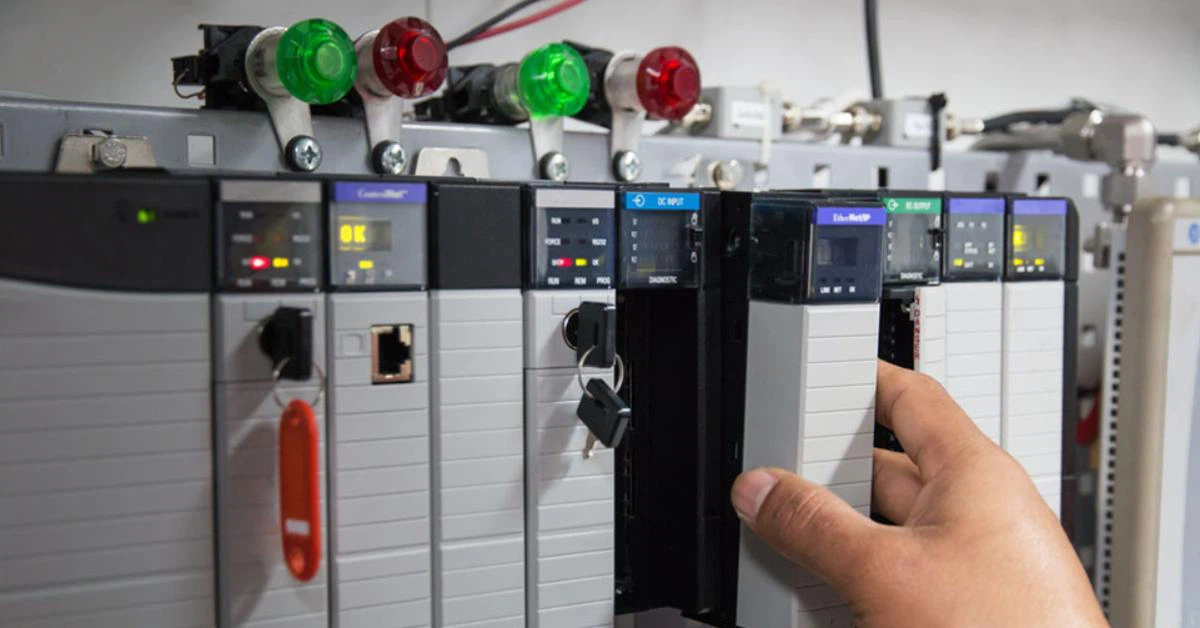

7. नियंत्रक
एक इलेक्ट्रॉनिक नियंत्रक कन्वेयर, फीडर और विभाजक के संचालन का समन्वय करता है। यह इष्टतम प्रदर्शन के लिए गति, चुंबकीयकरण और अन्य मापदंडों को समायोजित करता है। प्रोग्रामयोग्य तर्क नियंत्रक (पीएलसी) आमतौर पर उपयोग किए जाते हैं।
भाग कैसे संप्रेषित होते हैं?
जब लौहचुंबकीय सामग्रियों को चुंबकीय कन्वेयर पर रखा जाता है, तो वे मजबूत चुंबकीय बलों का अनुभव करते हैं जो उन्हें बेल्ट की सतह के नीचे सक्रिय चुंबकों की ओर आकर्षित करते हैं। आकर्षण तब अधिकतम होता है जब चुम्बकों और संप्रेषित भागों के बीच उचित चुंबकीय ध्रुव संरेखण मौजूद होता है।
जैसे-जैसे बेल्ट लगातार आगे बढ़ती है, हिस्से जुड़े रहते हैं और साथ ले जाए जाते हैं। चुंबकीय आकर्षण भागों को गाइड, रेल या किनारों के साथ दीवारों की आवश्यकता के बिना बेल्ट के खिलाफ मजबूती से पकड़ता है। यह भागों को ऊर्ध्वाधर झुकाव और उल्टे खंडों तक भी ले जाने की अनुमति देता है।
संदेश भेजने की प्रक्रिया के चरण
संप्रेषण प्रक्रिया के प्रमुख चरण हैं:
1. एक फीडर तंत्र चुंबकीय कन्वेयर बेल्ट के इनलेट छोर पर भागों को लोड करता है।
2. कन्वेयर मैग्नेट से चुंबकीय क्षेत्र उनके चुंबकीय डोमेन के संरेखण को प्रेरित करके भागों को चुंबकीय बनाता है।
3. हिस्से मजबूत आकर्षण बल का अनुभव करते हैं और बेल्ट की सतह पर मजबूती से खिंच जाते हैं।
4. जैसे-जैसे बेल्ट आगे बढ़ती है, संलग्न हिस्से कन्वेयर की लंबाई के माध्यम से इसके साथ आगे बढ़ते हैं।
5. आउटलेट छोर पर, एक विभाजक भागों को उतारने के लिए बेल्ट से अलग कर देता है।
6. विचुंबकीय भाग चुंबकीय क्षेत्र के प्रभाव से बाहर निकलते ही बेल्ट से तेजी से मुक्त हो जाते हैं।
7. भागों के अगले बैच के परिवहन के लिए बेल्ट चलती रहती है।
संप्रेषण प्रदर्शन को प्रभावित करने वाले कारक
चुंबकीय कन्वेयर बेल्ट इसके अंदर मजबूत चुंबक लगाकर काम करता है। जब धातु के टुकड़े बेल्ट के ऊपर रखे जाते हैं, तो बेल्ट के हिलने पर चुंबक उन्हें अपनी ओर खींच लेते हैं। हालाँकि, चुम्बक धातु के टुकड़ों को कितनी अच्छी तरह पकड़ और पकड़ सकते हैं, यह कुछ महत्वपूर्ण कारकों पर निर्भर करता है।
एक तो यह कि चुम्बक कितने शक्तिशाली हैं। वास्तव में मजबूत चुम्बक टुकड़ों को बेल्ट से कसकर चिपकाए रखने के लिए बहुत शक्तिशाली बल उत्पन्न करते हैं। हालाँकि, बहुत अधिक चुंबक शक्ति के कारण टुकड़े बहुत मजबूती से चिपक सकते हैं और अंत में नहीं निकल सकते।
दूसरा कारक यह है कि बेल्ट के अंदर चुंबकीय ध्रुव एक साथ कितने करीब हैं। जब वे एक-दूसरे के करीब होते हैं, तो चुंबकीय क्षेत्र मजबूत हो जाता है और पूरे रास्ते एक समान रहता है। लेकिन उन्हें बहुत पास रखने का मतलब है कि प्रत्येक धातु के टुकड़े के बीच बेल्ट पर कम जगह होगी।
बेल्ट के घूमने की गति भी मायने रखती है। एक तेज़ गति से चलने वाली बेल्ट एक निश्चित समय में अधिक टुकड़े ले जा सकती है। लेकिन तेज़ गति भी टुकड़ों को बाहर की ओर फेंकने की कोशिश करती है, इसलिए मजबूत चुम्बकों को तेज़ गति पर लटका रहना चाहिए।
बड़े या भारी धातु के टुकड़ों को बेल्ट पर बने रहने के लिए अधिक चुंबकीय खिंचाव की आवश्यकता होती है। छोटे-छोटे टुकड़े आपस में जुड़ सकते हैं और चुम्बक के लिए इन्हें पकड़ना मुश्किल हो सकता है।
टुकड़े किस चीज से बने हैं, इससे भी फर्क पड़ता है। स्टील चुंबकीय है, इसलिए यह मजबूती से चिपकता है। लेकिन प्लास्टिक, कांच या लकड़ी जैसी अन्य सामग्रियां चिपकती नहीं हैं, चाहे चुंबक कितने भी मजबूत क्यों न हों।
गर्मी के कारण चुम्बकों की शक्ति कम हो जाती है, इसलिए वे उच्च तापमान पर कमजोर हो जाते हैं। ठंड से उनके काम करने की क्षमता में सुधार होता है।
बेल्ट को नीचे धातु के बिस्तर पर कसकर रखने से चुम्बकों को सबसे मजबूत तरीके से काम करने में मदद मिलती है। उनके बीच अधिक जगह होने से चुंबकीय क्षेत्र कमजोर हो जाता है।
इन सभी कारकों को सावधानीपूर्वक चुनकर, कन्वेयर कई प्रकार की वस्तुओं को बिना छुए भी विश्वसनीय रूप से परिवहन कर सकता है! चुम्बक अपनी अदृश्य चुम्बकीय शक्तियों द्वारा ही सारी गतियाँ करते हैं।
चुंबकीय कन्वेयर के लाभ
चुंबकीय कन्वेयर कई लाभ प्रदान करते हैं जो उन्हें औद्योगिक सामग्री प्रबंधन अनुप्रयोगों के लिए उपयुक्त बनाते हैं:
1. संपर्क रहित संचालन
भागों को यांत्रिक धक्का, फिसलन या रगड़ संपर्क के बिना संप्रेषित किया जाता है। यह घटक क्षति, खरोंच, या निशान को समाप्त करता है। इसके परिणामस्वरूप पार्ट हैंडलिंग अधिक सौम्य होती है।
2. शांत संचालन
चिकनी, गैर-संपर्क गति यांत्रिक प्रभावों से शोर को कम करती है, जिससे शांत संचालन की अनुमति मिलती है। इससे काम का माहौल बेहतर होता है.
3. स्नेहन की कोई आवश्यकता नहीं
सीधे भाग संपर्क या बीयरिंग के बिना, चुंबकीय कन्वेयर को किसी तेल या स्नेहक की आवश्यकता नहीं होती है। यह उन्हें खाद्य प्रसंस्करण और चिकित्सा उपकरण निर्माण के लिए स्वच्छ और उपयुक्त बनाता है।
4. सरल डिजाइन
रेल, ढलान और हल की कमी चुंबकीय कन्वेयर को यांत्रिक रूप से सरल बनाती है, जिसमें कम घिसे हुए हिस्से होते हैं। यह अपटाइम बढ़ाता है और रखरखाव कम करता है।
5. लचीलापन
चुंबकीय कन्वेयर विभिन्न आकार, आकार और वजन के विभिन्न लौहचुंबकीय भागों को संभाल सकते हैं। उत्पादों के बीच बदलाव तेज़ और सरल है।
6. एकीकरण
कॉम्पैक्ट डिज़ाइन चुंबकीय कन्वेयर को सरल नियंत्रण के साथ स्वचालित उत्पादन लाइनों में आसानी से एकीकृत करने की अनुमति देता है।
7. स्केलेबिलिटी
आवश्यक थ्रूपुट क्षमता के अनुरूप कन्वेयर का निर्माण विभिन्न लंबाई और चौड़ाई में किया जा सकता है। छोटे बेल्ट अनुभागों को भी स्टैक किया जा सकता है या लाइन में जोड़ा जा सकता है।
8. बहुमुखी प्रतिभा
चुंबकीय कन्वेयर को क्षैतिज रूप से, ढलान या ढलान पर और यहां तक कि ऊपर और नीचे भागों के परिवहन के लिए लंबवत रूप से भी लागू किया जा सकता है। गैर-संपर्क गति भागों को फिसलने या गिरने से रोकती है।
चुंबकीय कन्वेयर के अनुप्रयोग
चुंबकीय कन्वेयर कई उद्योगों और कारखानों में धातु के टुकड़ों और भागों को स्थानांतरित करने में मदद करते हैं। उनकी विशेष विशेषताएं उन्हें सभी प्रकार की धातु की वस्तुओं को बिना छुए भी आसानी से परिवहन करने की अनुमति देती हैं।
एक जगह जहां वे अच्छा काम करते हैं वह धातु की दुकानें हैं। कन्वेयर काटने, पीसने, ड्रिलिंग और अन्य कार्य करने वाली मशीनों के बीच धातु मशीन के हिस्सों और उपकरणों को ले जा सकते हैं।
वे फाउंड्री और फोर्ज में महान हैं। यहां, वे धीरे-धीरे धातु की ढलाई और दबाए गए हिस्सों को स्टेशनों पर भेजते हैं जो उन्हें पॉलिश, कोट या फिनिश करते हैं।
खाद्य और पेय संयंत्र डिब्बे और बोतलों को भरने से लेकर लेबलिंग और पैकिंग तक बिना किसी झटके या खड़खड़ाहट के ले जाने के लिए चुंबकीय कन्वेयर का उपयोग करते हैं।
कन्वेयर इलेक्ट्रॉनिक्स कारखानों में असेंबली लाइन के नीचे छोटे इलेक्ट्रॉनिक टुकड़ों को सुरक्षित रूप से पार करते हैं। इनमें छोटे धातु के पेंच, बोल्ट, क्लिप और पिन शामिल हैं।
फार्मास्युटिकल कंपनियां दवाएं और दवाएं बनाते समय नाजुक धातु कैप्सूल और टैबलेट को संभालने के लिए उनका उपयोग करती हैं।
गोदाम और वितरण केंद्र धातु हार्डवेयर उपकरण, फास्टनरों और मशीनरी भागों को चुनने, पैक करने और क्रमबद्ध करने के लिए चुंबकीय कन्वेयर का उपयोग करते हैं।
वे ढीले कीलों, पिनों, सिक्कों और अन्य गंदे धातु के टुकड़ों के डिब्बे को कुशलतापूर्वक लोड करने और खाली करने में भी मदद करते हैं।
चुंबकीय कन्वेयर स्क्रैप और रीसाइक्लिंग संयंत्रों में धातु स्क्रैप और जंक मिश्रण को अलग और व्यवस्थित करते हैं।
ऑटोमोटिव और उपकरण कारखाने इन कन्वेयर के ऊपर कैमरा सिस्टम लगाते हैं ताकि नीचे लुढ़कने वाले धातु के हिस्सों को तुरंत स्कैन किया जा सके।
हीट ट्रीटमेंट और कोटिंग सुविधाएं उन्हें अगले स्टेशन पर जाने से पहले ओवन छोड़ने वाले गर्म धातु भागों के लिए कोमल शीतलन ट्रैक के रूप में उपयोग करती हैं।
अपनी अद्वितीय स्पर्श रहित ले जाने की क्षमता के साथ, चुंबकीय कन्वेयर कई अलग-अलग उद्योगों और प्रक्रियाओं में धातु की वस्तुओं को सुचारू रूप से और सुरक्षित रूप से ले जाने के लिए महत्वपूर्ण हो गए हैं!
तल - रेखा
चुंबकीय कन्वेयर धातु की चीज़ों को बिना छुए ले जाते हैं। वे धातु के टुकड़ों को उठाने और ले जाने के लिए बेल्ट के अंदर चुंबक का उपयोग करते हैं। बेल्ट चलती रहती है और धातु के टुकड़ों को अपने साथ ले जाती है। यह कारखानों में धातु के सामान को धीरे-धीरे ले जाने का एक अच्छा तरीका है। यह शोर नहीं करता या धातु को खरोंचता नहीं है।
चुंबकीय कन्वेयर विभिन्न आकारों और आकृतियों के कई प्रकार के धातु के टुकड़े ले जा सकते हैं। वे मशीन की दुकानों, इलेक्ट्रॉनिक्स संयंत्रों और खाद्य कारखानों जैसे कई उद्योगों में काम करते हैं। चुंबकीय कन्वेयर एक चतुर तकनीक है। उनके अद्वितीय चुम्बक उन्हें धातु की चीज़ों को बिना छुए भी आसानी से हिलाने देते हैं। यह कारखानों को धातु के टुकड़ों को सावधानीपूर्वक संभालने में मदद करता है।
